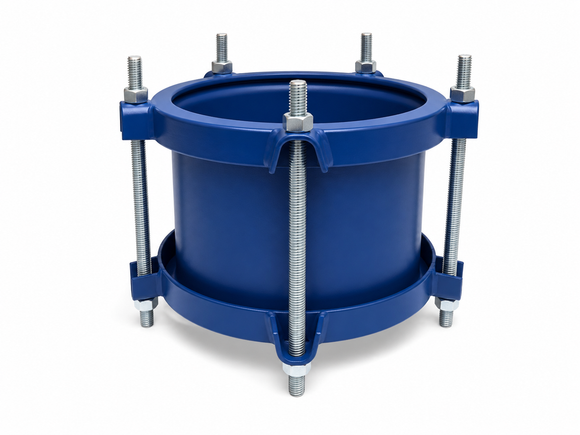

Junta mecánica tipo dresser de fabricación local con orejas y barras roscadas
Junta mecánica tipo dresser de fabricación local

Junta mecánica tipo dresser de fabricación local

Accesorios y fittings Acero al carbono

Referencia: BCA-CAT-G-066

Junta mecánica tipo dresser de fabricación local, de 2" a 48" de diámetro nominal. Tambor y tapas en ASTM A-36, barras roscadas ASTM A193 Gr. B7 y junta cónica de caucho.

Disponible para cotizaciónLa disponibilidad final se confirma al momento de cotizar.
Agregar a solicitud Consultar este productoVolver al catálogo

Solicitud de cotización

Agregue este producto
a su solicitud.

Seleccione la variante cuando corresponda e indique la cantidad requerida. También puede consultar esta referencia por WhatsApp desde el mismo panel.

Revisar solicitud Consultar por WhatsApp

Descripción

Información del producto

Junta mecánica tipo dresser fabricada localmente para la unión de tuberías de acero. Materiales: tambor y tapas en ASTM A-36; barra roscada en ASTM A193 Gr. B7, galvanizada, con tuercas y arandelas; junta de goma cónica de caucho al diámetro interior de la dresser. Normas dimensionales: ASTM A-53, ASTM A-106 / API 5L (o la requerida). Espesores disponibles: 1/8", 3/16" y 1/4" (o el requerido). Diámetros disponibles desde 1-1/2" hasta 60" según disponibilidad; la tabla de medidas cubre de 2" a 48". Método de fabricación: enrollado de tambor al diámetro exterior del tubo con soldadura longitudinal 6013 de 3.32 mm; tapas fabricadas con soldadura 6013 de 3.32 mm; barrenado de orejas en las tapas al diámetro de la barra roscada requerido; junta de goma cónica fabricada en caucho al diámetro interior de la dresser; ensamblaje. Cada medida se suministra con el largo de barril, espesor de tapa, cantidad de huecos en la brida y diámetro y largo de tornillos indicados en la tabla de dimensiones.

Datos técnicos

Especificaciones generales

Medidas disponibles1-1/2" a 60" (según disponibilidad)
Normas declaradasASTM A-53, ASTM A-106 / API 5L (o el requerido)
FabricacionTambor enrollado al diámetro exterior del tubo con soldadura longitudinal 6013 de 3.32 mm; tapas soldadas con 6013 de 3.32 mm; orejas barrenadas al diámetro de barra roscada; junta de caucho cónica al diámetro interior; ensamblaje.
Clases espesor1/8, 3/16, 1/4 (o el requerido)
Materiales de los componentesTambor y tapa: ASTM A-36. Barra roscada: ASTM A193 Gr. B7 galvanizada, con tuercas y arandelas. Junta de goma: caucho.

Configuraciones

Variantes disponibles

Consulte la combinación exacta que requiere. La disponibilidad se confirma al cotizar.

2"

Ref. BCA-CAT-G-066-2

Disponible para cotización
Cantidad de huecos en la brida
2
Diámetro y largo de tornillos
3/8" x 9"
Espesor de tapa y barril
0.125 pulg
Largo del barril
6 pulg
Diametro nominal
2
Diámetro exterior IPS
2.375 pulg
Presión de referencia de la ficha
150 psi
Cotizar esta variante

3"

Ref. BCA-CAT-G-066-3

Disponible para cotización
Cantidad de huecos en la brida
3
Diámetro y largo de tornillos
1/2" x 9"
Espesor de tapa y barril
0.125 pulg
Largo del barril
6 pulg
Diametro nominal
3
Diámetro exterior IPS
3.5 pulg
Presión de referencia de la ficha
150 psi
Cotizar esta variante

4"

Ref. BCA-CAT-G-066-4

Disponible para cotización
Cantidad de huecos en la brida
4
Diámetro y largo de tornillos
3/8" x 9"
Espesor de tapa y barril
0.125 pulg
Largo del barril
6 pulg
Diametro nominal
4
Diámetro exterior IPS
4.5 pulg
Presión de referencia de la ficha
150 psi
Cotizar esta variante

6"

Ref. BCA-CAT-G-066-6

Disponible para cotización
Cantidad de huecos en la brida
6
Diámetro y largo de tornillos
1/2" x 11"
Espesor de tapa y barril
0.125 pulg
Largo del barril
6 pulg
Diametro nominal
6
Diámetro exterior IPS
6.625 pulg
Presión de referencia de la ficha
150 psi
Cotizar esta variante

8"

Ref. BCA-CAT-G-066-8

Disponible para cotización
Cantidad de huecos en la brida
6
Diámetro y largo de tornillos
1/2" x 11"
Espesor de tapa y barril
0.1875 pulg
Largo del barril
8 pulg
Diametro nominal
8
Diámetro exterior IPS
8.625 pulg
Presión de referencia de la ficha
150 psi
Cotizar esta variante

10"

Ref. BCA-CAT-G-066-10

Disponible para cotización
Cantidad de huecos en la brida
7
Diámetro y largo de tornillos
1/2" x 11"
Espesor de tapa y barril
0.1875 pulg
Largo del barril
8 pulg
Diametro nominal
10
Diámetro exterior IPS
10.75 pulg
Presión de referencia de la ficha
200 psi
Cotizar esta variante

12"

Ref. BCA-CAT-G-066-12

Disponible para cotización
Cantidad de huecos en la brida
9
Diámetro y largo de tornillos
5/8" x 13"
Espesor de tapa y barril
0.1875 pulg
Largo del barril
9 pulg
Diametro nominal
12
Diámetro exterior IPS
12.75 pulg
Presión de referencia de la ficha
200 psi
Cotizar esta variante

16"

Ref. BCA-CAT-G-066-16

Disponible para cotización
Cantidad de huecos en la brida
10
Diámetro y largo de tornillos
5/8" x 15"
Espesor de tapa y barril
0.25 pulg
Largo del barril
12 pulg
Diametro nominal
16
Diámetro exterior IPS
16 pulg
Presión de referencia de la ficha
250 psi
Cotizar esta variante

20"

Ref. BCA-CAT-G-066-20

Disponible para cotización
Cantidad de huecos en la brida
12
Diámetro y largo de tornillos
5/8" x 15"
Espesor de tapa y barril
0.25 pulg
Largo del barril
12 pulg
Diametro nominal
20
Diámetro exterior IPS
20 pulg
Presión de referencia de la ficha
250 psi
Cotizar esta variante

24"

Ref. BCA-CAT-G-066-24

Disponible para cotización
Cantidad de huecos en la brida
12
Diámetro y largo de tornillos
5/8" x 15"
Espesor de tapa y barril
0.25 pulg
Largo del barril
12 pulg
Diametro nominal
24
Diámetro exterior IPS
24 pulg
Presión de referencia de la ficha
250 psi
Cotizar esta variante

30"

Ref. BCA-CAT-G-066-30

Disponible para cotización
Cantidad de huecos en la brida
14
Diámetro y largo de tornillos
5/8" x 15"
Espesor de tapa y barril
0.25 pulg
Largo del barril
12 pulg
Diametro nominal
30
Diámetro exterior IPS
30 pulg
Presión de referencia de la ficha
250 psi
Cotizar esta variante

36"

Ref. BCA-CAT-G-066-36

Disponible para cotización
Cantidad de huecos en la brida
14
Diámetro y largo de tornillos
5/8" x 15"
Espesor de tapa y barril
0.25 pulg
Largo del barril
12 pulg
Diametro nominal
36
Diámetro exterior IPS
36 pulg
Presión de referencia de la ficha
250 psi
Cotizar esta variante

48"

Ref. BCA-CAT-G-066-48

Disponible para cotización
Cantidad de huecos en la brida
16
Diámetro y largo de tornillos
3/4" x 18"
Espesor de tapa y barril
0.25 pulg
Largo del barril
14 pulg
Diametro nominal
48
Diámetro exterior IPS
48 pulg
Presión de referencia de la ficha
250 psi
Cotizar esta variante
